修理カルテ
掛時計
● SEIKOSHA 丸型掛時計
親子にてご利用頂いております、K様からのご依頼品です。
振り子が小さく、短いために本体の中に収まっています。
定期オーバーホールです。
1

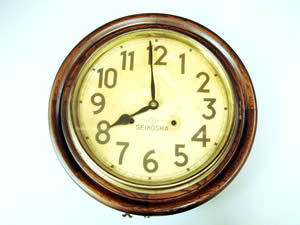

だいぶ煤けていますが、ご使用の証。
だんだん遅れてしまうようで、油切れでしょうか?
2

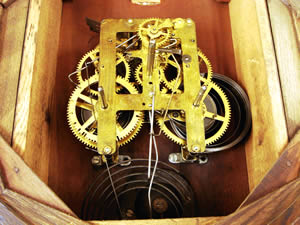

ムーブメントはキレイですね。SEIKOのスタンダードな機械です。
3

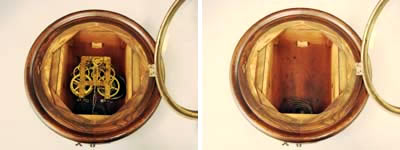

ムーブメントを外して分解洗浄をします。
4
振り子は下の小窓から取り外します。
5
ムーブメント画像です。
6

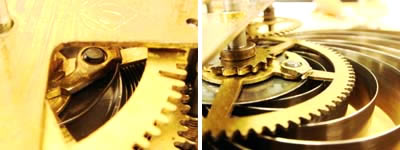

特に故障箇所は無いと思っていたのですが、ゼンマイの逆転防止ツメの押さえバネが破損していました。
2
ムーブメントの分解画像です。
8
ゼンマイの外して、付着した古い油を洗浄します。
9
ムーブメント組上げ画像です。
腕時計などにくらべると、部品は大きいのですが、2枚の地板のみで構成されていますので、組上げは大変です。
10
ムーブメントが組み上がりました。このままの状態で動作確認をします。
11

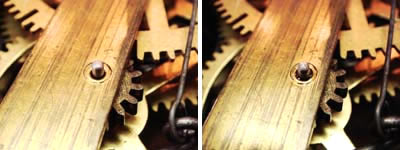

臍(ほぞ)と呼ばれる軸受けです。ココにも注油をします。
12
多数ある臍全部に注油し再度動作確認をします。
13
ゼンマイを巻いたり解いたりして馴染ませます。
同時に油が行き渡るようにします。
14

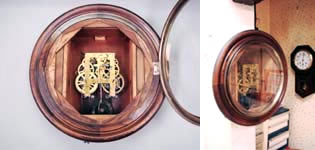

箱(外装)にムーブメントのみを装着して、またもや動作確認をします。
15

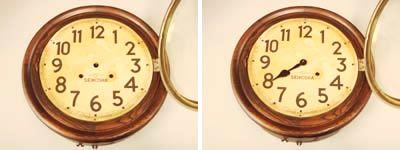

最後に文字盤、針を付けて遅進調整をして完成です。
ありがとうございました。
